Kapitel 1: Typiska exempel

Under renässansen utvecklades en metod att ge illusion av djup i bilderna. Metoden kallas centralperspektivet. I detta avsnitt visas två typiska exempel på konstruktioner.

Det djupa rummet

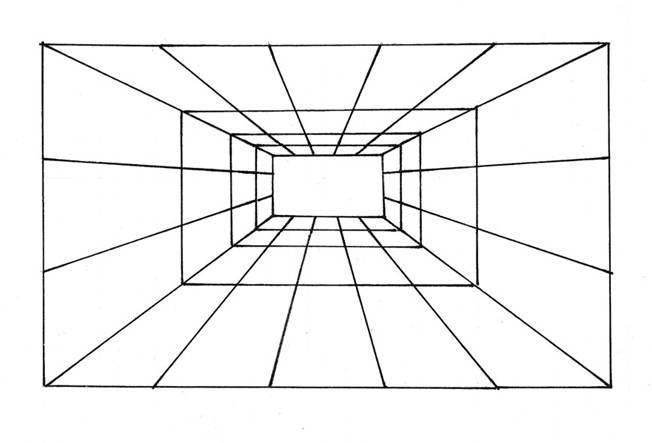

Här är ett typiskt resultat av en konstruktion med centralperspektiv.

Den visar ett rum med ett rektangulärt rutmönster på golv, väggar och tak. Följande bilder avser att antyda hur konstruktionen gjorts.

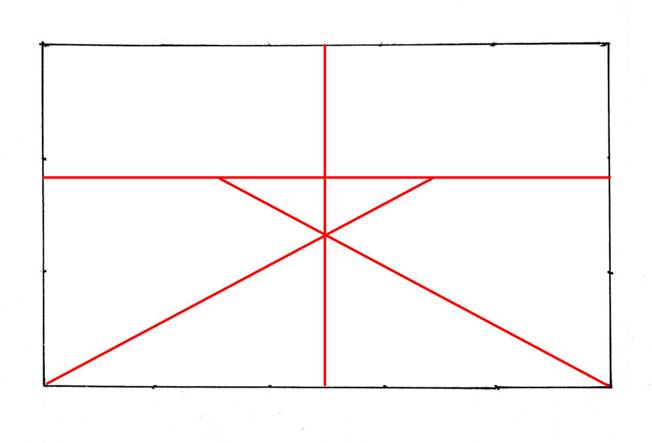

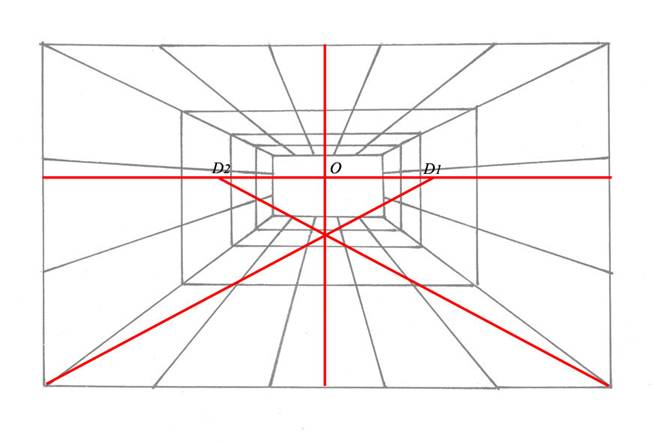

Man börjar med att dra en den röda horisontlinjen. Vinkelrät mot den dras en lodlinje, här placerad mitt i bilden. Skärningspunkten O är den så kallade flyktpunkten för all parallella linjer som löper rakt "in i bilden". Symmetriskt på ömse sidor om placeras två punkter D1 resp. D2. Detta är flyktpunkterna för kvadraternas diagonaler. Så här ser konstruktionens steg ut:

Horisontlinje, lodlinje, flyktpunkt för diagonalerna och de parallella sidorna "in i bilden".

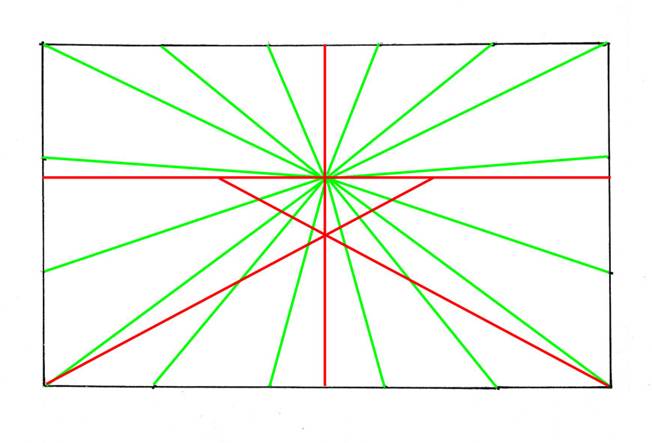

Nu drar man alla linjer som löper parallellt ”in i bilden”. De dras från bildens kanter till flyktpunkten i mitten.

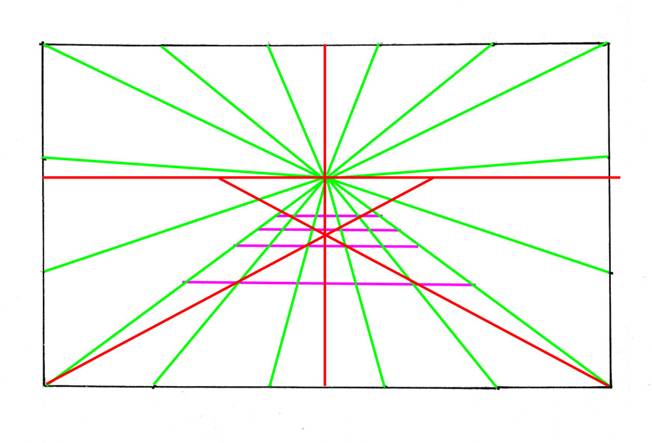

Skärningspunkterna mellan de gröna linjerna och de linjer som dragits från hörnen till de båda diagonalernas flyktpunkter markerar var man skall dra de vågräta linjerna på golvet. Här ritas de vågräta linjerna med färgen magenta.

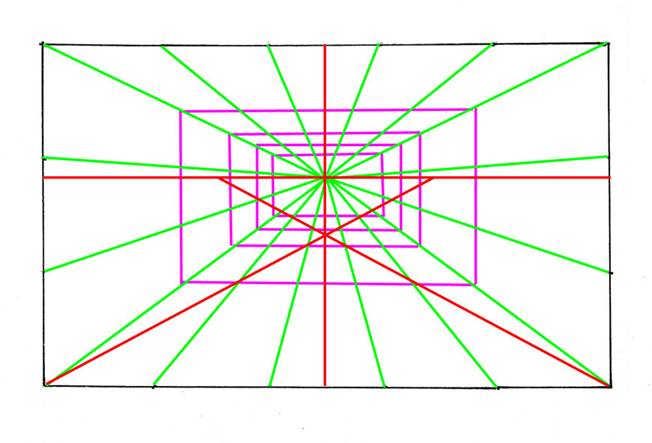

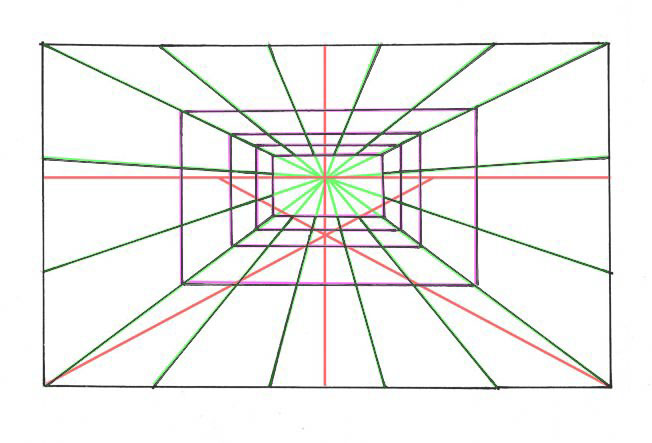

Till slut ritar man de lodräta linjerna så att de ansluter till golvets vågräta linjer och på motsvarande sätt ritar man de vågräta linjerna i taket.

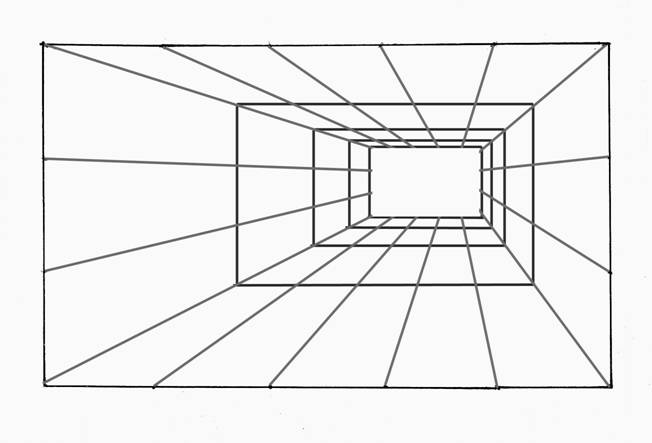

Förstärk de relevanta linjerna. Sedan är det dags att ta fram suddegummit och ta bort konstruktionslinjerna!

Stäng "Det djupa rummet"

---

Det djupa rummet, variant

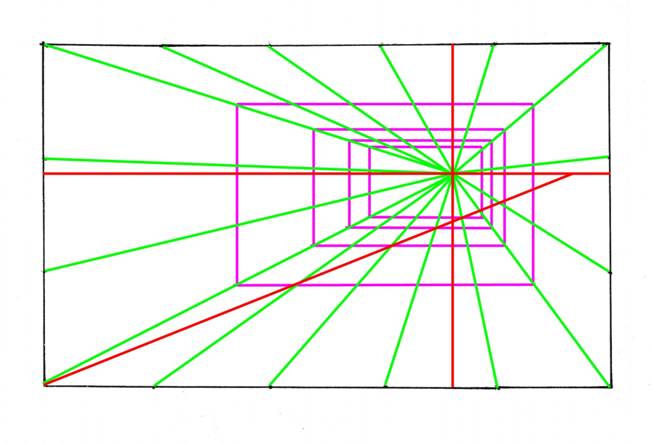

Samma grundkonstruktion kan man använda för att rita ett rum som går snett in i bilden.

Denna gång är bara den ena diagonalens flyktpunkt inritad!

Stäng "Det djupa rummet, variant"

---

Det surrealistiska gatuhörnet

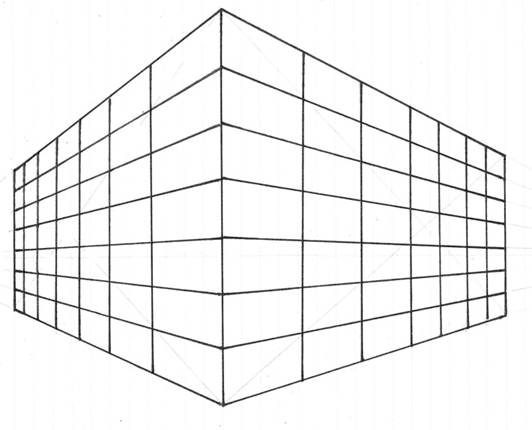

Denna bild visar ett gathörn med ett rejält hus.

Här behövs en horisontlinje, en uppenbar lodlinje och två flyktpunkter som dessutom ligger utanför bilden

Här visas konstruktionen i flera steg:

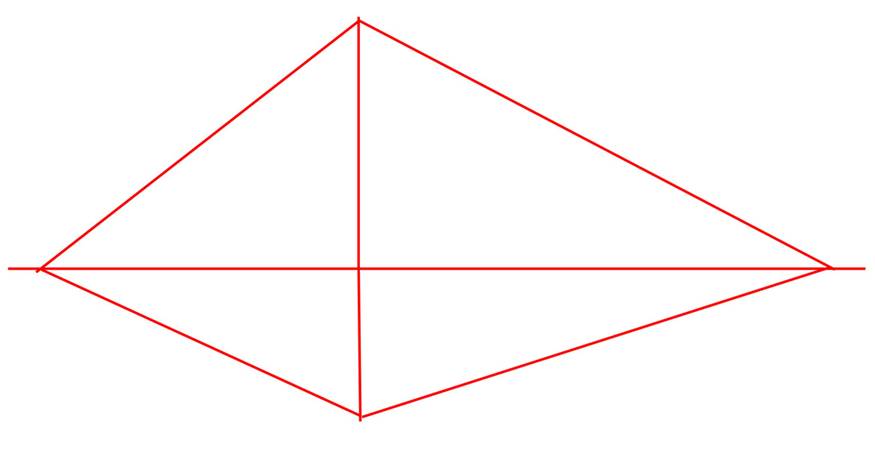

Första steget i konstruktionen! Horisontlinje, lodlinje, flyktpunkter för de parallella linjerna på fasaderna.

Bilderna av de parallella linjerna på fasaderna dras från lodlinjen till sina respektive flyktpunkter.

Därefter drar man diagonalerna från husfasadernas hörn.

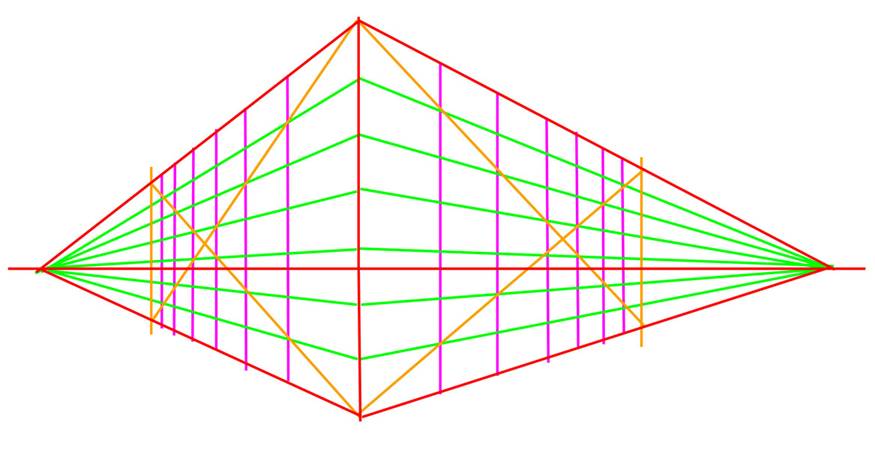

Sedan drar man lodräta linjer som förenar skärningspunkterna mellan de gröna linjerna och diagonalerna.

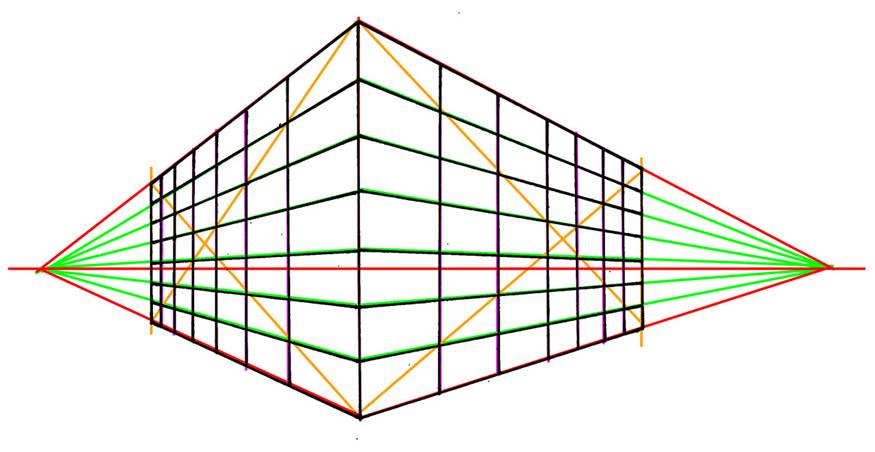

Nu är konstruktionen färdig. Förstärk de relevanta linjerna och ta fram suddegummit!

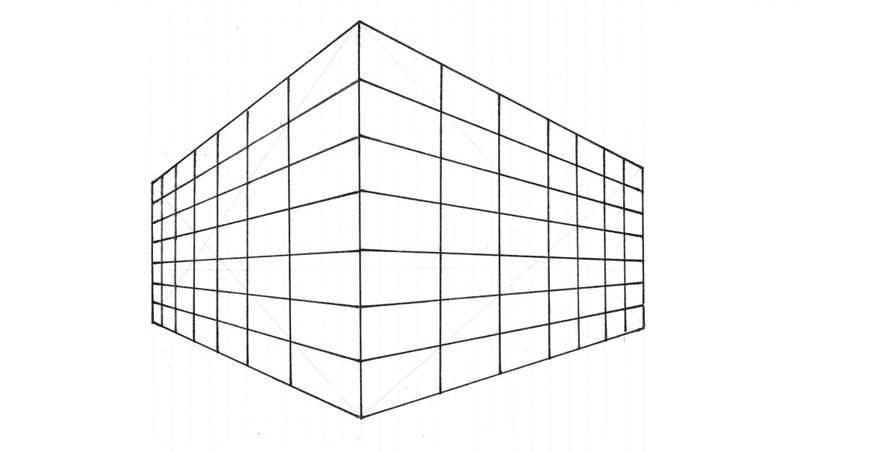

Färdigt!

Stäng "Det surrealistiska gatuhörnet"

---

Nästa avsnitt beskriver centralperspektivet!
Fortsätt till nästa avsnitt!
